型号：VKHP-BCU-LAN-V1R2

产品概述

问鼎新能源为了市场满足市场需求。为最高1000V高压储能场景开发的一款智能电池管理系统。

系统集成3路高压检测、电池正/负绝缘检测、2 路电流采集、4 路温度检测、8 路继电器、2 路干接点控制、WiFi无线传输等；

支持市面多款主流 PCS/EMS 产品通信协议；丰富硬件自诊断电路和关键回路冗余设计，确保应用安全；

支持磷酸铁锂、三元等电池类型，适用于各类二级储能系统应用场景。


主控模块内部电路检测电池簇组电压，组对地绝缘电阻，组充/放电电流，内置多维度算法对电池的状态（SOC、SOH 等）进行计算和监测；当电池簇内出现告警时，主控模块通过内部电路控制断路器、继电器切断保护，并可通过 DI、温度检测电路判断断路器、继电器粘连状态和温度，实现对高压箱内开关预警和保护。
主控模块全部信息通过隔离 CAN 或隔离 LAN 和总控模块通信，进行数据上报、指令接受、参数更改、故障上报等。

产品特点

• 支持4路高压检测，检测范围为0~1500V；
• 支持单量程5V霍尔传感器采集或分流器两种电流采集方案,优选分流器；
• 支持绝缘采集，检测总正、总负对PE（机箱或大地）的绝缘值，采集范围为0~10MΩ；
• 支持4路温度采集，其中1路箱体温度、3路继电器温度，采集范围为-40~+125°C；
• 支持8路高边驱动输出、2路干接点输出；
• 支持7路数字信号输入检测（5路高电平、2路低电平）；
• 支持2路双向IO口，实现自动地址编码；
• 支持1路隔离CAN通信（通信频率250kbs），支持CAN2.0协议，符合ISO11898-2 2016标准，和多个从控模块级联通信；
• 支持1路隔离CAN通信（通信频率250kbs），支持CAN2.0协议，符合ISO11898-2 2016标准，和总控模块通信；
• 支持1路隔离LAN通信（通信频率10M/100M），支持MODBUS/RTU、TCP等协议，和总控模块或EMS系统通信；
• 支持2路隔离RS485通信（通信频率9600bps），支持MODBUS/RTU协议，和辅助模块通信；
• 支持板载时钟电源RTC，保存运行时间；
• 支持系统运行数据的本地存储；
• 具备电池（单体、模组、簇）过压、欠压、压差、过流、欠流、过温、低温、温差、短路、绝缘、继电器诊断等告警及保护；
• 内置SOC/SOH多维度算法模型，有效追踪电池真实状态；
• 具备本地数据分析能力、本地声光告警功能；
• 支持在线程序升级；
• 1个主控模块最大可管理32个从控模块。

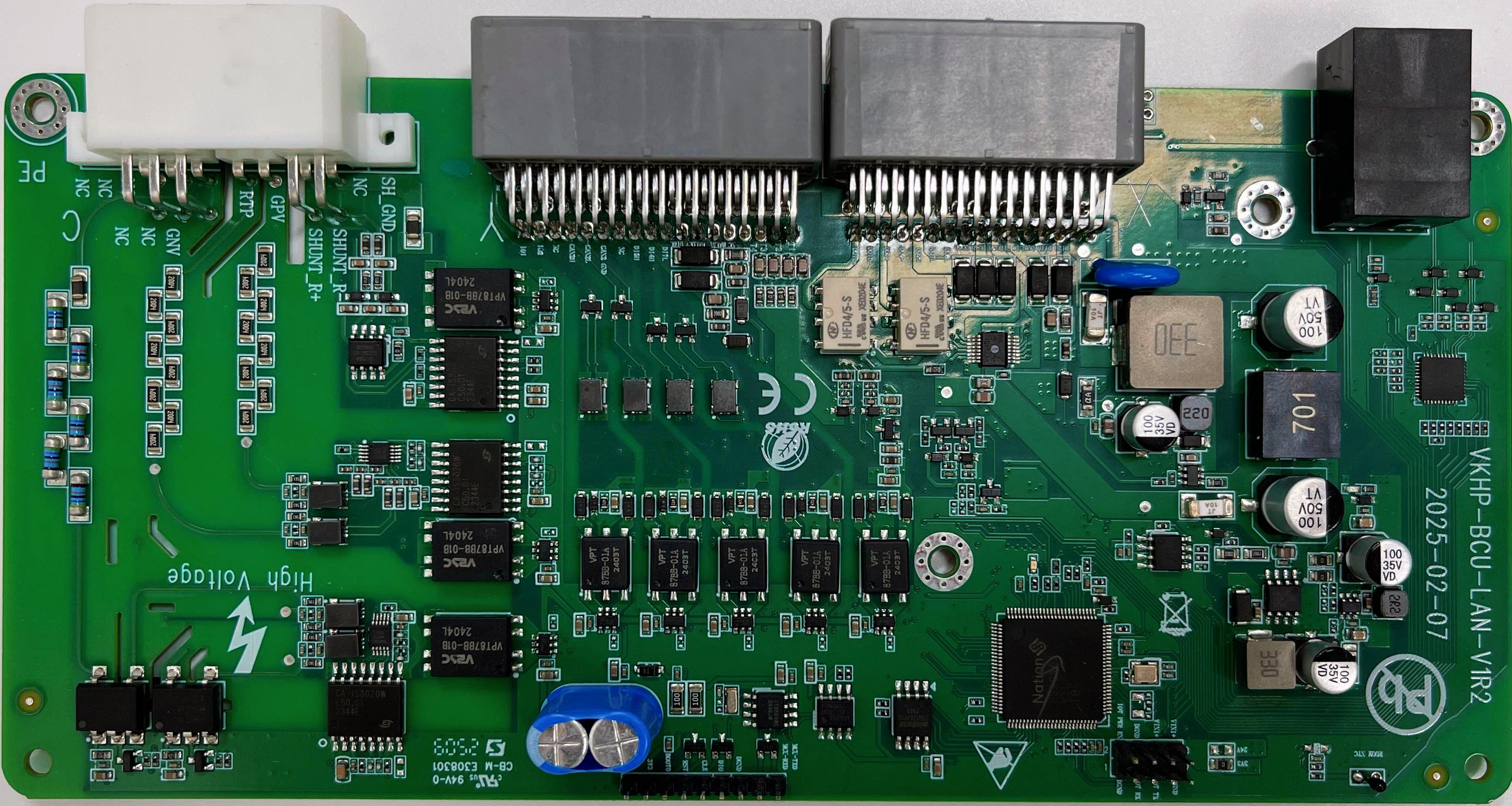

控板实物图

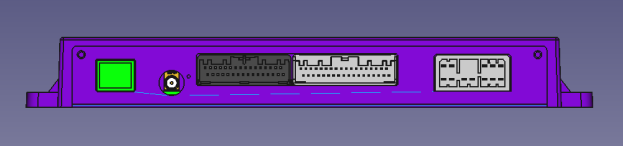

成品效果图
